En Iquique, la costa del desierto de Atacama impone condiciones sísmicas únicas. La NCh433.Of2012 exige verificar la interacción suelo-estructura para cimentaciones profundas, y el diseño de pilotes hincados debe considerar tanto la arena densa del borde costero como los depósitos coluviales de las quebradas. Nuestro equipo integra registros de penetración estándar (SPT) con análisis de capacidad por fuste y punta, siguiendo la NCh1508 para clasificación de suelos. Complementamos el estudio con cimentaciones sísmicas para validar el desempeño bajo cargas dinámicas, y con ensayos CPT cuando se requiere un perfil continuo de resistencia.
El diseño de pilotes hincados en Iquique exige integrar registros SPT, análisis de licuación y la NCh433 para garantizar estabilidad sísmica.
Metodología y alcance
Entre el sector de Cavancha y la Zona Franca, la variabilidad del subsuelo es notable: mientras en la costa predominan arenas limpias con N-SPT > 40 golpes/pie, hacia el interior aparecen limos arenosos sueltos con estratos de grava cementada. Para el diseño de pilotes hincados en Iquique, esto implica ajustar la longitud del fuste y verificar la hincabilidad. Aplicamos la metodología de Meyerhof para capacidad de carga por punta y el método β para fricción lateral en arenas. Antes de hincar, realizamos una precarga en suelos compresibles para reducir asentamientos post-construcción, y evaluamos el potencial de licuación según Youd-Idriss 2001 en zonas de relleno como el borde costero sur.

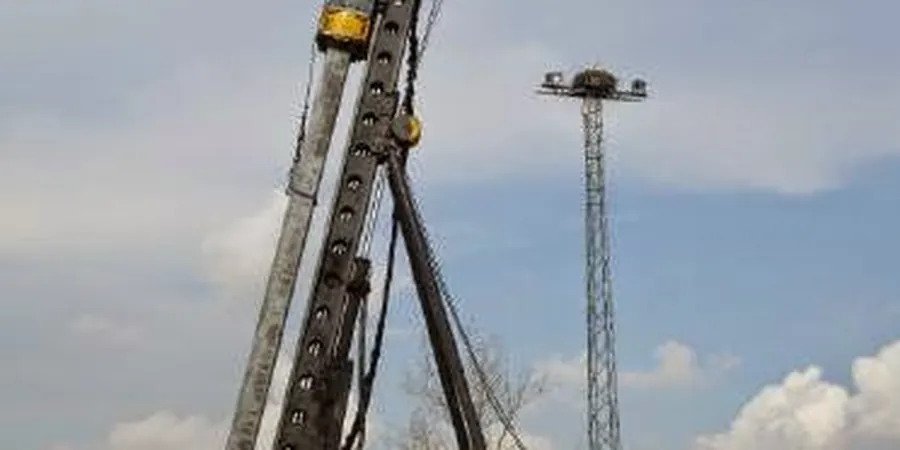

Imagen técnica de referencia — Iquique
Consideraciones locales
Un error recurrente en Iquique es asumir que la arena costera compacta tiene capacidad portante uniforme sin verificar estratos de baja densidad intercalados. Si el diseño de pilotes hincados ignora la presencia de lentes de limo suelto a 8–12 m de profundidad, se producen asentamientos diferenciales que fisuran losas de fundación. En nuestra experiencia, varios proyectos en el sector de Playa Blanca corrigieron esta omisión con estudios complementarios de MASW-Vs30 para mapear la rigidez del perfil antes de definir la longitud del pilote.
25 mm en grupo de pilotes, controlado por carga de prueba
Factor de seguridad (FS)
2.5 – 3.0 bajo carga estática, 1.5 – 2.0 bajo sismo (NCh433)
Longitud de pilote típica
12–25 m dependiendo de la estratigrafía y carga de diseño
Servicios técnicos asociados
01
Estudio geotécnico para pilotes hincados
Campaña de sondajes SPT con muestreo inalterado, ensayos de laboratorio (granulometría, límites de Atterberg, triaxial UU y CU), y análisis de capacidad portante por métodos analíticos (Meyerhof, Vesic) y numéricos (PLAXIS 2D). Incluye evaluación de asentamientos y verificación de licuación según NCh433.
02
Diseño estructural y verificación de hincabilidad
Dimensionamiento de pilotes de acero o hormigón pretensado, cálculo de esfuerzos durante hinca (wave equation analysis con GRLWEAP), y definición de criterios de rechazo. Emitimos certificación de capacidad por carga dinámica (PDA test) si el proyecto lo requiere.
Normativa aplicable
NCh433.Of2012 – Diseño sísmico de edificios, interacción suelo-estructura, NCh1508:2014 – Clasificación de suelos para fines geotécnicos, NCh 3392 – Ensayo de penetración estándar (SPT), ACI 543R-12 – Guía para diseño, construcción e inspección de pilotes
Preguntas frecuentes
¿Qué diferencia hay entre un pilote hincado y un pilote perforado en Iquique?
El pilote hincado se introduce por desplazamiento del suelo, compactando los estratos arenosos circundantes y mejorando la fricción lateral. En Iquique, donde la arena densa superficial tiene alta resistencia, los pilotes hincados son más eficientes que los perforados, que requieren estabilización del taladro con bentonita y tienen menor productividad en suelos granulares.
¿Cuánto cuesta el diseño de pilotes hincados en Iquique?
El costo referencial del estudio geotécnico más diseño estructural para un proyecto típico en Iquique está entre $657.000 y $2.189.000, dependiendo del número de sondajes, profundidad de investigación y ensayos de laboratorio requeridos. El valor exacto se define tras una visita técnica y revisión de planos.
¿Qué profundidad alcanzan los pilotes hincados en la costa de Iquique?
En la zona costera de Cavancha y Playa Brava, los pilotes suelen hincarse entre 15 y 22 m para alcanzar el estrato de arena densa con N-SPT > 40. En sectores interiores como Alto Hospicio, donde hay rellenos antrópicos y limos sueltos, las profundidades pueden aumentar hasta 28 m o más, dependiendo de la carga.
¿Se requiere un estudio de licuación para pilotes hincados en Iquique?
Sí, la NCh433 exige evaluar el potencial de licuación en suelos granulares sueltos bajo carga sísmica. Iquique tiene zonas de relleno y depósitos aluviales en quebradas donde la arena limpia puede licuarse. El diseño de pilotes hincados debe verificar que la punta apoye en un estrato no licuable y que la fricción lateral no se degrade durante el sismo.
