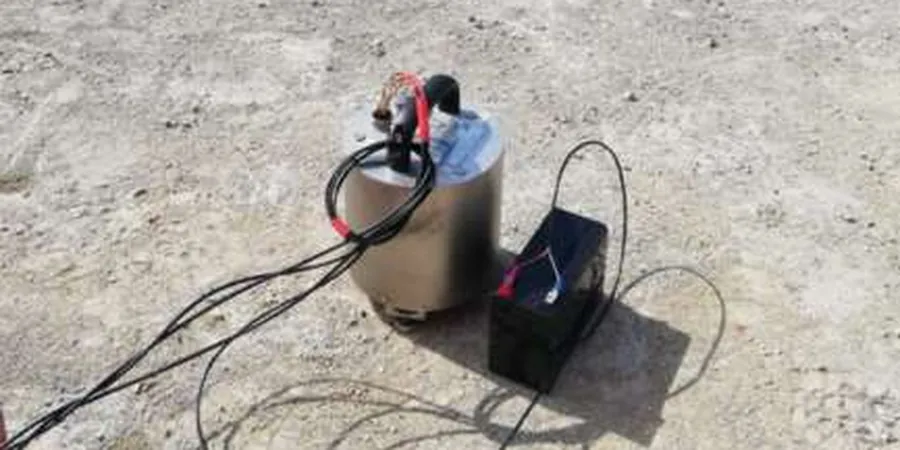

En un terreno junto al nuevo hospital de Iquique, el equipo instaló un sismógrafo portátil para medir vibraciones ambientales durante 45 minutos. El resultado mostró una frecuencia fundamental de 2.3 Hz, lo que indicó suelo tipo D según NCh433.Of2012. Este dato es crítico para dimensionar la cimentación de la torre de 8 pisos proyectada. En vez de perforar un sondaje profundo, el ensayo CPT complementó la información de rigidez a mayor profundidad. El análisis de Nakamura (HVSR) es rápido y no invasivo. Funciona incluso en zonas urbanas consolidadas. En Iquique, donde el suelo combina arenas eólicas y gravas de abanico aluvial, esta técnica entrega la curva de amplificación espectral que necesita el ingeniero estructural.
El cociente H/V en Iquique suele superar 4 en Cavancha y Playa Brava. Sin esa curva de amplificación, el modelo dinámico no representa la realidad del suelo.
Metodología y alcance
Muchas constructoras asumen que el suelo de Iquique es rocoso por su origen aluvial. Error. La capa superficial de arena suelta puede amplificar ondas sísmicas hasta 3 veces. Si no se mide la frecuencia natural con HVSR, el modelo dinámico queda cojo. El ensayo registra el cociente espectral H/V entre componentes horizontales y verticales. En Iquique, la relación suele superar 4 en zonas de Cavancha y Playa Brava, lo que indica contraste marcado entre sedimento blando y basamento. Para profundizar el análisis, combinamos esta técnica con la estabilidad de taludes cuando el proyecto incluye cortes en la duna. También vinculamos los resultados con cimentaciones sísmicas para ajustar la rigidez de la losa. Sin este dato, el diseño queda ciego ante la resonancia.
Imagen técnica de referencia — Iquique
Consideraciones locales
Iquique se ubica a 2 km de la fosa de subducción. El terremoto de 2014 (Mw 8.2) mostró que sectores como Alto Molle y Los Verdes amplifican el movimiento entre 2 y 3 veces respecto a la roca. Si el proyecto no considera la frecuencia natural del suelo, la estructura puede entrar en resonancia con el sismo. Esto produce esfuerzos no previstos en la superestructura. En suelos granulares sueltos de Iquique, la licuefacción también es posible si la aceleración basal supera 0.3g. El HVSR identifica las zonas donde la capa blanda es más gruesa. Sin esa información, la cimentación se diseña a ciegas para un sismo que no se conoce bien.
Registro en un punto específico del terreno. Ideal para predios pequeños o para verificar la clasificación sísmica del suelo antes del diseño conceptual. Entregamos gráfico H/V y frecuencia fundamental. Plazo: 2 días hábiles.
02
Perfil HVSR en Transecta (Microzonificación Local)
Hasta 8 puntos alineados a lo largo del lote. Generamos un perfil de frecuencias que muestra cómo varía el espesor del suelo blando. Recomendado para conjuntos habitacionales o bodegas industriales en Iquique. Incluye informe con mapas de isofrecuencias.
03
HVSR + VS30 (Integración con MASW)
Combinamos la medición pasiva HVSR con ondas superficiales activas (MASW) para obtener la velocidad de onda de corte promedio (VS30). Esto permite clasificar el sitio según NCh433 y NEHRP con dos métodos independientes. Es la solución más completa para proyectos críticos en Iquique.
Normativa aplicable
NCh433.Of2012 (Diseño sísmico de edificios, clasificación de suelos), NCh2369.Of2003 (Diseño sísmico de estructuras industriales), NEHRP 2015 (Site class A-F, VS30 y frecuencia fundamental), SESAME 2004 (European guidelines para HVSR)
Preguntas frecuentes
¿Cuánto cuesta un estudio de microtremores HVSR en Iquique?
El rango referencial para un estudio HVSR en Iquique es entre $680.000 y $1.312.000, dependiendo del número de puntos, la accesibilidad del terreno y la integración con otros ensayos como MASW. Para un punto aislado con informe básico, el valor bordea los $680.000. Si se requieren 8 puntos con perfil de transecta, el costo se acerca a $1.312.000. Estos valores pueden variar según la logística y la urgencia del proyecto.
¿Qué diferencia hay entre HVSR y un sondaje SPT para clasificar el suelo en Iquique?
El HVSR mide la respuesta dinámica del suelo frente a vibraciones ambientales, entregando la frecuencia natural y la amplificación. El SPT mide la resistencia a la penetración y permite obtener muestras para ensayos de laboratorio. No son excluyentes. En Iquique, el HVSR es más rápido (1 día de terreno) y no requiere perforación. El SPT es necesario si se necesita conocer la densidad relativa de arenas o la licuefacción. Lo ideal es complementar ambas técnicas.
¿En qué zonas de Iquique es más útil aplicar microtremores HVSR?
Las zonas donde el suelo tiene mayor contraste entre sedimento blando y roca basal son prioritarias. En Iquique, los sectores de Cavancha, Playa Brava y Alto Molle presentan potentes depósitos de arena eólica y aluvial sobre gravas densas. Allí la amplificación puede ser significativa. En el centro histórico, donde el basamento rocoso está más superficial, el HVSR confirma que la frecuencia es alta (> 5 Hz) y el riesgo de resonancia es bajo. También es útil en los terrenos ganados al mar, como el borde costero norte.
