Un edificio de oficinas en calle Serrano, a dos cuadras del borde costero de Iquique, requería cimentación profunda. El suelo presentaba arenas limosas sueltas hasta los 8 metros y luego un estrato denso. Allí surgió la pregunta clave: ¿el pilote transferirá la carga por fricción lateral o apoyará directamente en punta? El análisis de pilotes fricción vs punta (análisis) define cuál mecanismo predomina según la estratigrafía local. Se realizaron ensayos SPT y un estudio de CPT para medir la resistencia por fuste y por base. En Iquique, la combinación de rellenos antrópicos y depósitos marinos hace indispensable este diagnóstico antes de hincar.
En suelos granulares de Iquique la fricción lateral puede aportar hasta el 70% de la capacidad total del pilote.
Metodología y alcance
Iquique tiene un clima desértico costero con humedad relativa sobre 80% gran parte del año. Eso afecta la compactación natural de las arenas. En el análisis de pilotes fricción vs punta (análisis) se evalúan tres parámetros: resistencia por fuste (fricción), resistencia por punta y desplazamiento del suelo. Para obra en Iquique, el laboratorio acreditado ISO 17025 mide:
Resistencia al corte no drenada en arcillas marinas (entre 2 y 8 m de profundidad).
Ángulo de fricción en arenas mediante triaxial CID (NCh 3253).
Módulo de elasticidad del suelo (E) para estimar asentamientos.
Además, se aplica la fórmula de Vesic para diferenciar aporte por fuste vs punta.

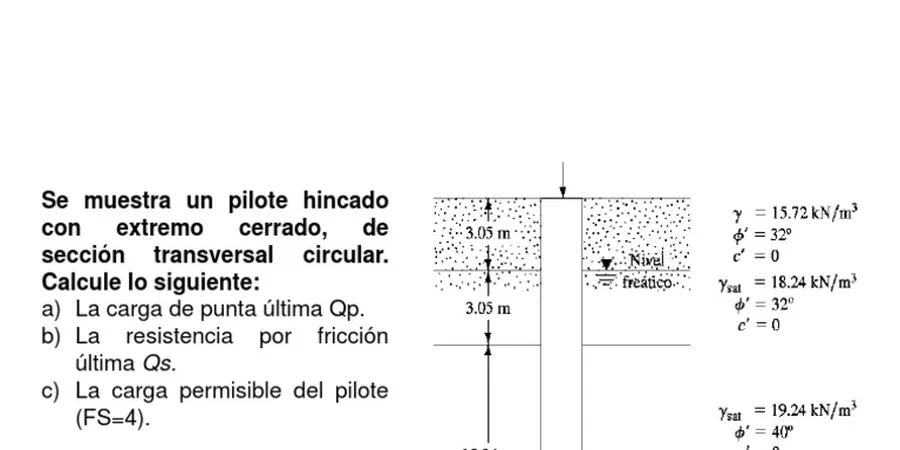

Imagen técnica de referencia — Iquique
Consideraciones locales
El equipo de perforación usado en Iquique es un camión montado con sistema de rotación hidráulica. Si el análisis de pilotes fricción vs punta (análisis) no se realiza correctamente, el pilote puede fallar por exceder la capacidad del fuste en suelos sueltos o por punta en estratos delgados. Se recomienda instrumentar con celdas de carga Osterberg o extensómetros para verificar en obra la distribución real de carga. Un error común es asumir que toda la carga va a punta cuando el suelo blando superficial genera fricción negativa.
Sondajes con SPT cada 1.5 m hasta 25 m de profundidad para identificar cambios de estrato y determinar zona de transición fricción-punta.
02
Ensayo de Carga Estática (PDA/CAPWAP)
Prueba dinámica con martillo instrumentado para medir la capacidad real por fuste y punta durante la hinca, con procesamiento CAPWAP.
03
Modelación Numérica (PLAXIS / FLAC)
Simulación 2D/3D de la interacción suelo-pilote para predecir asentamientos y distribución de carga bajo condiciones sísmicas de Iquique (zona sísmica 3).
04
Informe de Factibilidad de Cimentación
Documento técnico con recomendación de tipo de pilote (hincado, excavado o in situ), longitud óptima y factor de seguridad según NCh3171.
Normativa aplicable
NCh 165 (Pruebas de carga en pilotes), NCh3171.Of2010 (Diseño geotécnico de fundaciones profundas), ACI 543R (Guide for Design of Concrete Piles), NCh433.Of2012 (Diseño sísmico de edificios)
Preguntas frecuentes
¿Cuánto cuesta el análisis de pilotes fricción vs punta en Iquique?
El rango referencial para este estudio en Iquique es entre $507.000 y $1.328.000, dependiendo de la profundidad de los sondajes, cantidad de ensayos de laboratorio y si se incluye modelación numérica. El valor final se ajusta al alcance del proyecto.
¿Qué diferencias hay entre un pilote de fricción y uno de punta en suelos de Iquique?
En Iquique los pilotes de fricción transfieren la carga por corte lateral en arenas y limos, aportando entre 60% y 80% de la capacidad total. Los pilotes de punta apoyan en un estrato competente (grava densa o roca), típicamente a más de 15 m de profundidad. El análisis determina cuál mecanismo es más eficiente según la estratigrafía local.
¿Cuándo es obligatorio realizar este análisis en Iquique?
Es obligatorio en edificios de más de 5 pisos, puentes, obras industriales y cualquier estructura que requiera fundación profunda según NCh433. También se recomienda en terrenos con rellenos antrópicos o depósitos marinos, comunes en el borde costero de Iquique.
