La norma NCh3171 establece los criterios para exploración del subsuelo en proyectos urbanos, y en Iquique su aplicación es clave por la alta densidad de redes de servicio en el casco histórico. El georradar GPR (Ground Penetrating Radar) permite mapear tuberías, cámaras y rellenos sin excavar, usando antenas de 250 a 900 MHz según la profundidad requerida. En una ciudad con suelos arenosos y gravosos como Iquique, la atenuación de la señal es predecible: se alcanzan hasta 4 metros en condiciones favorables. Antes de perforar o excavar, es común complementar el GPR con un estudio de resistividad eléctrica para correlacionar contrastes de humedad, o con microtremores HVSR cuando se evalúa la respuesta sísmica del terreno.
En Iquique el georradar GPR permite detectar tuberías y vacíos sin excavar, con alcances de hasta 4 metros en suelos arenosos.
Metodología y alcance
Entre el sector de Cavancha y el borde costero norte, la variación del nivel freático cambia drásticamente la respuesta del GPR: en Cavancha el agua dulce superficial atenúa la señal, mientras que en la zona del puerto el agua salada genera conductividad que reduce el alcance a menos de 2 metros. Por eso en Iquique se usan antenas blindadas de 400 MHz para redes de agua potable y 250 MHz para detectar vacíos en rellenos no controlados. El equipo registra perfiles en tiempo real con GPS diferencial, generando secciones 2D y mapas 3D de la infraestructura enterrada. Los resultados se cruzan con planos de concesionarias para validar trazados. El servicio incluye:
Barridos en malla regular cada 0.5 m en zonas de alta interferencia
Procesamiento con filtros de ganancia y migración para eliminar ruido de antena
Informe georreferenciado con profundidades estimadas de cada reflector

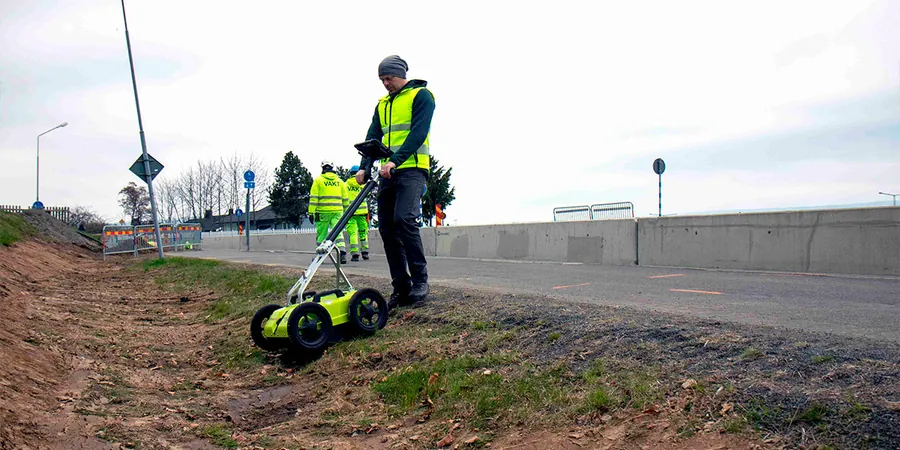

Imagen técnica de referencia — Iquique
Consideraciones locales
En Iquique vemos con frecuencia que proyectos de ampliación de redes chocan contra tuberías no registradas en los planos municipales. El GPR evita ese riesgo al mapear todo lo enterrado. Pero ojo: en suelos con arcillas expansivas o rellenos salinos la señal se degrada, y ahí conviene combinar el GPR con calicatas de verificación. No usar GPR puede significar roturas de colectores, cortes de luz o retrasos de semanas. El costo de una prospección preventiva siempre es menor que una reparación de emergencia.
Prospección GPR para detección de tuberías y servicios
Barrido sistemático con antena de 400 MHz sobre áreas abiertas (calles, veredas, patios). Entrega planos 2D con profundidad estimada de cada elemento metálico, PVC, hormigón o vacío. Ideal para obras de renovación de alcantarillado, agua potable o gas en Iquique.
02
GPR para evaluación de losas y pavimentos
Uso de antena de 900 MHz para medir espesores de capas asfálticas, detectar delaminaciones y localizar armaduras en losas de hormigón. Aplicado en pistas del aeropuerto Diego Aracena y en losas de estacionamientos del centro de Iquique.
Normativa aplicable
NCh3171:2010 Exploración de suelos - Prospección geofísica, NCh 3328 Standard Guide for Using the Surface Ground Penetrating Radar Method, NCh433.Of1996 (referencia para diseño sísmico, aplica en zonificación de servicios)
Preguntas frecuentes
¿Qué profundidad alcanza el georradar GPR en los suelos típicos de Iquique?
En arenas limpias y gravas del borde costero se alcanzan hasta 4 m con antena de 250 MHz. En zonas con nivel freático alto (Cavancha, Playa Brava) la profundidad se reduce a 1.5-2 m. En rellenos con escombros o arcillas salinas la señal cae a menos de 1 m.
¿El GPR diferencia entre tuberías metálicas y de PVC?
Sí, las tuberías metálicas generan una hipérbola de alta amplitud y polaridad invertida en el radargrama, mientras que el PVC da una reflexión más tenue y con fase normal. El análisis de amplitud y fase permite distinguirlas con seguridad cuando hay calicatas de control.
¿Cuánto cuesta un estudio de georradar GPR en Iquique?
El rango referencial para una prospección tipo en Iquique está entre $3.950.000 y $587.000, dependiendo del área a cubrir, la cantidad de perfiles y la necesidad de GPS RTK. Para proyectos pequeños (menos de 500 m²) se puede cotizar por jornada de terreno.
¿Se requiere algún permiso municipal para hacer GPR en la vía pública?
En Iquique, la Dirección de Obras Municipales exige un permiso de ocupación de vía pública para trabajos en veredas y calzadas. El GPR no requiere rotura de pavimento, pero igual hay que solicitar el permiso. Nosotros gestionamos la documentación técnica necesaria.
