En faenas costeras de Iquique, donde el horizonte se mezcla entre cerros áridos y el Pacífico, el equipo de geotecnia despliega camiones con martillos hidráulicos y equipos de topografía de alta precisión. El diseño de muros de contención en esta ciudad exige entender la alternancia de gravas cementadas del pie de monte con arenas finas del borde litoral. Cada proyecto arranca con una campaña de sondajes que incluye ensayos de penetración estándar y calicatas, cuyos resultados se integran con modelos numéricos para definir la geometría del muro y el sistema de drenaje. Antes de verter el primer metro cúbico de hormigón, se verifica la capacidad portante del estrato de apoyo mediante ensayos de placa de carga in situ, ajustando el diseño a las condiciones reales del subsuelo de Iquique.
El diseño de muros de contención en Iquique debe contemplar tanto la licuefacción en arenas saturadas como la erosión eólica en suelos secos superficiales.
Metodología y alcance
En una urbanización de 15 viviendas en el sector de Cavancha, los ingenieros enfrentaron un desafío clásico de Iquique: un talud de 8 metros de altura con rellenos antrópicos sueltos sobre una base de roca meteorizada. Para ese caso se optó por un muro en voladizo con contrafuertes, calculado según ACI 530. El diseño incorporó juntas de dilatación cada 12 metros y un geotextil separador entre el relleno granular y el suelo natural. Las verificaciones incluyeron empuje activo con sobrecarga vehicular y un análisis pseudoestático para la zona sísmica 2 de NCh433.Of2012. Todo el proceso se complementó con un estudio de estabilidad de taludes para confirmar que la excavación temporal no generara deslizamientos durante la construcción. Al final, el muro quedó integrado al paisaje sin comprometer la seguridad de las viviendas colindantes.

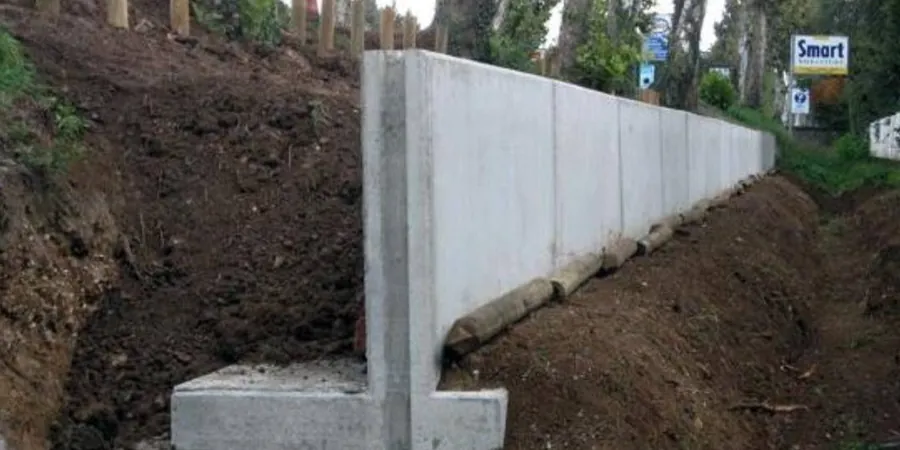

Imagen técnica de referencia — Iquique
Consideraciones locales
La humedad costera de Iquique, combinada con neblinas matinales (camanchaca), puede saturar las arenas superficiales y reducir su ángulo de fricción interna. Si el drenaje del muro no se diseña con filtros granulométricos adecuados, el agua acumulada detrás del muro incrementa el empuje hidrostático y puede provocar el colapso de la estructura. Además, los suelos con sales solubles (suelos salinos) típicos del desierto cercano aceleran la corrosión de aceros de refuerzo si no se protegen con recubrimientos especiales o aditivos inhibidores en el hormigón. Por eso en cada proyecto de diseño de muros de contención en Iquique se exige un estudio de agresividad del suelo y un sistema de drenaje dimensionado con el caudal de diseño correspondiente a la precipitación máxima en 24 horas.
Hasta 12 m en voladizo; hasta 20 m con contrafuertes
Empuje de diseño
Activo (Ka) según Rankine o Coulomb, con sobrecarga mínima 10 kN/m²
Coeficiente sísmico horizontal (kh)
0.20g para Iquique (zona sísmica 2, NCh433)
Factor de seguridad al deslizamiento
FS ≥ 1.5 (estático); FS ≥ 1.1 (sísmico)
Factor de seguridad al volcamiento
FS ≥ 2.0 (estático); FS ≥ 1.5 (sísmico)
Presión de contacto máxima admisible
Según capacidad de carga del estrato de apoyo (ensayo de placa de carga)
Servicios técnicos asociados
01
Prospección geotécnica para muros
Campaña de sondajes con SPT, calicatas y ensayos de laboratorio (granulometría, límites de Atterberg, corte directo) para determinar los parámetros de resistencia del suelo en Iquique.
02
Modelación numérica estructural
Análisis con software de elementos finitos (Plaxis, RS2) para evaluar empujes de tierra, cargas sísmicas y deformaciones esperadas en el muro de contención.
03
Diseño de drenaje y protección
Dimensionamiento de subdrenes, filtros granulares y geotextiles, más especificación de recubrimientos anticorrosivos para ambientes salinos de Iquique.
Normativa aplicable
NCh433.Of2012 — Diseño sísmico de edificios (aplica cargas laterales al muro), ACI 530/530.1 — Requisitos de diseño para mampostería estructural y muros de contención, NCh1508.Of2008 — Geotecnia: clasificación de suelos para ingeniería (base para parámetros de resistencia)
Preguntas frecuentes
¿Cuánto cuesta el diseño de un muro de contención en Iquique?
El costo referencial para el diseño geotécnico y estructural de un muro de contención en Iquique oscila entre $525.000 y $2.040.000, dependiendo de la altura del muro, la complejidad del suelo y los ensayos requeridos. Incluye prospección, modelación y planos.
¿Qué normativa rige el diseño de muros de contención en Chile?
Se aplica NCh433.Of2012 para cargas sísmicas, ACI 530 para el diseño estructural de mampostería, y NCh1508.Of2008 para la clasificación de suelos. También se considera NCh2369 para estructuras industriales si corresponde.
¿Qué tipo de muro es más adecuado para suelos arenosos de Iquique?
En arenas sueltas del borde costero se recomienda un muro en voladizo con base ancha y drenaje trasero, o un muro de suelo reforzado con geotextil si el espacio es limitado. Ambos requieren verificación de licuefacción en profundidad.
¿Cuánto tiempo toma el diseño de un muro de contención en Iquique?
El proceso completo —desde la prospección geotécnica hasta la entrega de planos— toma entre 3 y 6 semanas. Incluye ensayos de laboratorio, modelación numérica y revisión de normativa sísmica local.
