Cuando comparamos los rellenos de Cavancha con los depósitos marinos de Playa Blanca, la diferencia de compresibilidad es abismal. En la península de Iquique, los suelos de fundación varían en solo 2 km de distancia, y un mal cálculo de asentamientos diferenciales puede dejar losa desnivelada o fisuras en tabiques. Por eso medimos módulos edométricos con edómetro de deformación controlada y realizamos ensayos de carga en plato para calibrar el modelo de consolidación. El análisis de asentamiento diferencial en Iquique no es un trámite: es la diferencia entre un edificio que se entrega a tiempo y uno que termina en arbitraje. Complementamos la campaña con ensayo CPT para perfiles continuos de resistencia en punta y fricción, y cuando el proyecto lo requiere, sumamos evaluación de pavimentos para cargas de tránsito pesado.
En suelos costeros de Iquique, un asentamiento diferencial de apenas 2 cm ya genera fisuras en tabiquería no estructural.
Metodología y alcance
Iquique tiene 200.000 habitantes y una altitud promedio de 1 m s.n.m., pero el basamento rocoso aparece a más de 30 m bajo el casco urbano en sectores como El Morro. Sobre esa potencia de rellenos antrópicos y arenas eólicas, el análisis de asentamiento diferencial exige curvas de consolidación primaria hasta 400 kPa. Nuestro procedimiento incluye:
Extracción de muestras inalteradas con tubo Shelby de pared delgada (NCh 3393).
Ensayo de consolidación unidimensional (NCh 3221) con lecturas de deformación cada 24 h.
Cálculo de asiento total y diferencial según teoría de Terzaghi, con factor de corrección por sobrecarga de relleno.
El resultado se contrasta con los rangos admisibles de NCh433.Of2012 para estructuras de hormigón armado.

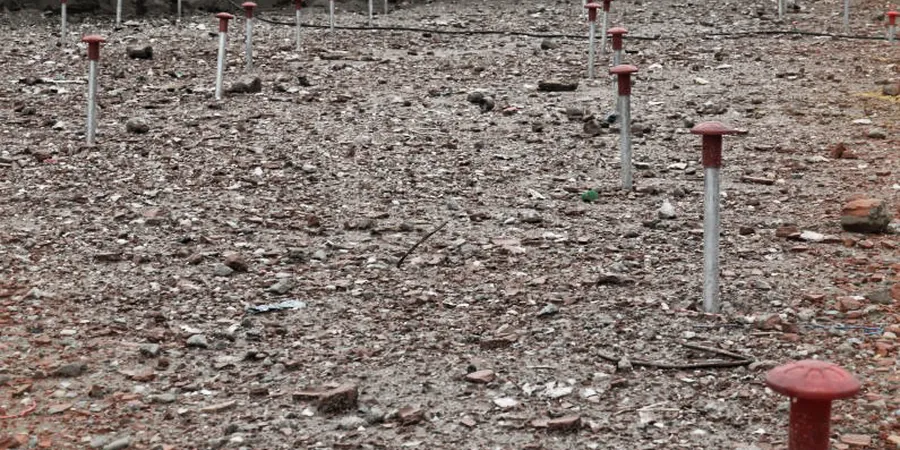

Imagen técnica de referencia — Iquique
Consideraciones locales
Iquique creció sobre rellenos de la ex industria salitrera y depósitos de arenas sueltas del Pleistoceno. En la década de 1940 se urbanizó el borde costero sin control de compactación, y hoy sectores como el barrio industrial presentan asentamientos diferenciales de hasta 5 cm bajo losas de fundación. El análisis de asentamiento diferencial identifica esas zonas críticas antes de que la estructura se agriete. En suelos colapsables, sumamos ensayo de suelos colapsibles para medir el potencial de colapso bajo saturación.
Medición de Cc, Cv y presión de preconsolidación en muestras inalteradas, con informe que incluye curvas de deformación vs. tiempo para cada escalón de carga. Resultados en 7 días hábiles.
02
Modelación de asientos por elementos finitos
Simulación 2D/3D en Plaxis 2D o RS2 para estimar asientos totales y diferenciales bajo carga de servicio, considerando estratigrafía real de Iquique. Ideal para losas de fundación en rellenos potentes.
03
Monitoreo de asientos con placas de carga
Instalación de placas de carga (0.3 m²) y medición de deformación con LVDT durante 72 h. Se obtiene módulo de reacción (Kv) para verificar modelo teórico y ajustar diseño final.
Normativa aplicable
NCh433.Of2012 – Diseño sísmico de edificios, NCh1508.Of2008 – Geotecnia. Clasificación de suelos, NCh 3221 – Consolidación unidimensional, NCh2369.Of2003 – Diseño sísmico de estructuras industriales
Preguntas frecuentes
¿Qué diferencia hay entre asentamiento total y diferencial en Iquique?
El asentamiento total es el descenso uniforme de toda la estructura, mientras que el diferencial es la diferencia de descenso entre dos puntos de apoyo. En suelos heterogéneos de Iquique —como alternancia de gravas y arenas eólicas— el diferencial suele ser más crítico porque genera tensiones internas que agrietan losas y muros. Lo medimos con perfiles de consolidación y lo comparamos con el límite de 1/500 de la luz entre pilares según NCh433.
¿Cuánto cuesta un análisis de asentamiento diferencial en Iquique?
El rango referencial para un estudio completo (3 ensayos de consolidación + modelación) está entre $302.000 y $815.000, dependiendo del número de muestras, profundidad de sondajes y complejidad del modelo. Incluye informe técnico con curvas de consolidación, cálculo de asientos y recomendaciones de mejoramiento. El precio exacto se cotiza tras conocer la estratigrafía del proyecto.
¿Cuándo es obligatorio hacer este análisis en Iquique?
Es obligatorio en toda edificación de 3 o más pisos sobre suelos de relleno o arenas sueltas, según lo estipula la Ordenanza General de Urbanismo y Construcciones (OGUC) en su artículo 5.1.5. Además, la Dirección de Obras Municipales de Iquique exige informes de mecánica de suelos que incluyan asentamientos para proyectos de uso público. Si el terreno tiene rellenos de más de 2 m, recomendamos el estudio aunque no sea obligatorio.
¿Qué método de cálculo usan para estimar asentamientos en suelos costeros?
Aplicamos el método de Terzaghi (consolidación unidimensional) para suelos finos, y el método de Schmertmann para arenas. En suelos mixtos de Iquique, combinamos ambos con un modelo de elementos finitos que considera la variabilidad lateral de la estratigrafía. Los resultados se validan con monitoreo de placas de carga en obra. Todos los cálculos se referencian a la norma NCh433 y al Eurocódigo 7 para casos especiales.
