La NCh433.Of2012 exige clasificar el perfil de suelo según VS30 para determinar la amplificación sísmica en cada sitio. En Iquique, ciudad ubicada sobre depósitos marinos y arenas eólicas de la Pampa del Tamarugal, esta medición resulta crítica. La velocidad de ondas de corte permite estimar la rigidez del subsuelo hasta 30 metros de profundidad, dato que condiciona el diseño estructural de edificios y obras civiles. Combinamos el MASW con el ensayo CPT para obtener perfiles continuos de resistencia en suelos granulares, lo que mejora la precisión del modelo geotécnico.
La diferencia de VS30 entre Cavancha y Alto Hospicio alcanza los 300 m/s, lo que cambia completamente la categoría de sitio sísmico según NCh433.
Metodología y alcance

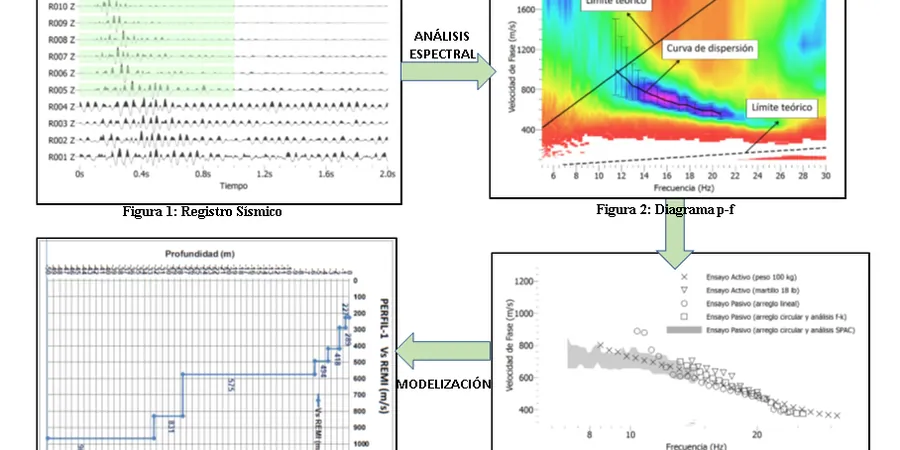

En el sector de Cavancha, los depósitos arenosos sueltos arrojan VS30 entre 180 y 250 m/s (sitio D), mientras que en la meseta de Alto Hospicio afloran gravas cementadas con velocidades sobre 500 m/s (sitio B). Esta diferencia exige campañas específicas por barrio. El método MASW registra ondas superficiales Rayleigh generadas por un martillo instrumentado, procesando la curva de dispersión para invertir el perfil de Vs. No requiere perforación ni excavación, lo que agiliza los estudios en zonas urbanas densas. Complementamos la campaña con microtremores HVSR para identificar frecuencias de resonancia del terreno en cada punto.
Imagen técnica de referencia — Iquique
Consideraciones locales
Los suelos arenosos sueltos del borde costero de Iquique presentan alta susceptibilidad a licuefacción durante sismos. La velocidad de ondas de corte permite identificar estratos con baja rigidez que podrían amplificar ondas sísmicas o perder resistencia. En la zona del casco antiguo, donde el relleno antrópico alcanza 5-8 metros de espesor, el VS30 suele ser inferior a 200 m/s, clasificando como sitio E. Esto obliga a diseñar cimentaciones profundas o tratamientos de mejoramiento, como pilotes hincados que atraviesen el material suelto hasta alcanzar el estrato competente.
Inversión de curva de dispersión (algoritmo genético)
Norma de referencia
NCh 165 / NEHRP (FEMA P-1050)
Servicios técnicos asociados
01
Campaña MASW para VS30
Adquisición de perfiles de velocidad de ondas de corte mediante arreglo lineal de 24 geófonos. Incluye procesamiento con inversión de curva de dispersión y reporte con clasificación de sitio según NCh433. Ideal para proyectos de edificación, puertos y obras lineales en la zona costera.
02
Microzonificación Sísmica con HVSR + MASW
Combinación de mediciones de vibración ambiental (HVSR) con perfiles MASW para generar mapas de amenaza sísmica local. Incluye identificación de frecuencias de resonancia y amplificación relativa. Recomendado para planes reguladores y proyectos de gran escala en la Región de Tarapacá.
Normativa aplicable
NCh 165 (MASW), NCh433.Of2012 (Diseño sísmico de edificios), NEHRP FEMA P-1050 (Clasificación de sitio), NCh3171 (Microzonificación sísmica)
Preguntas frecuentes
¿Cuál es la diferencia entre MASW y ensayos de perforación directa como SPT?
El MASW es un método geofísico no invasivo que mide la velocidad de ondas de corte en el subsuelo sin necesidad de perforar. A diferencia del SPT, que entrega valores puntuales de resistencia, el MASW genera un perfil continuo de Vs hasta 30 m. Se usa principalmente para clasificación sísmica de sitio, mientras que el SPT aporta parámetros de resistencia y compacidad.
¿Qué clasificación de sitio esperar en Iquique según el VS30?
En el centro y borde costero de Iquique, los suelos arenosos sueltos suelen clasificar como sitio D (180-360 m/s) o E (inferior a 180 m/s) según NCh433. En Alto Hospicio y sectores elevados, los depósitos de gravas cementadas alcanzan sitio B (360-760 m/s). La variación es significativa dentro de la misma comuna.
¿Cuánto tiempo toma realizar un estudio MASW en Iquique?
Una campaña MASW estándar con 24 geófonos, incluyendo instalación, adquisición y procesamiento inicial, se completa en una jornada de terreno. El informe final con clasificación VS30 y análisis de dispersión se entrega en 5 a 7 días hábiles, dependiendo de la cantidad de perfiles solicitados.
¿Qué profundidad alcanza el perfil de VS30 con MASW?
El método MASW con arreglo lineal de 24 geófonos y espaciamiento de 2 a 5 metros alcanza típicamente 30 metros de profundidad, que es la requerida por la normativa sísmica chilena (NCh433). En suelos muy blandos o con alto contraste de impedancia, la profundidad efectiva puede reducirse a 20-25 metros, por lo que se recomienda complementar con HVSR para validar la resonancia del sitio.
