En Iquique, la norma NCh1508 exige clasificar los suelos finos mediante Límites de Atterberg antes de cualquier cálculo de capacidad de carga. Esta ciudad costera presenta depósitos de arcillas marinas y limos eólicos en zonas como el borde costero y la Pampa del Tamarugal. Esos materiales cambian su comportamiento drásticamente con la humedad. Por eso, aplicar el método de Casagrande para determinar el límite líquido y el rodillo de 3 mm para el límite plástico no es un trámite — es la base para evitar asientos diferenciales. El equipo técnico del laboratorio sigue el procedimiento exacto de la NCh 1517, con muestras inalteradas y secado controlado. Complementamos estos ensayos con un ensayo de permeabilidad en laboratorio cuando el proyecto involucra flujo subterráneo, y con clasificación unificada SUCS para definir el tipo de relleno estructural.
Un índice de plasticidad superior a 35 en arcillas de Iquique exige rediseñar la cimentación superficial para evitar fisuras por expansión.
Metodología y alcance
Un edificio de 8 pisos en el sector de Cavancha nos obligó a reevaluar el diseño original porque los Límites de Atterberg indicaron una arcilla de alta plasticidad (CH) con expansividad moderada. Con ese dato ajustamos la cimentación. Los parámetros que medimos en cada ensayo incluyen:
Límite líquido (LL) mediante el aparato de Casagrande, con al menos 4 puntos.
Límite plástico (LP) con el método del rodillo manual hasta 3 mm.
Índice de plasticidad (IP = LL – LP).
Humedad natural de la muestra.
En Iquique, donde el clima árido contrasta con napas freáticas someras cerca de la costa, estos valores son críticos. Los suelos con IP superior a 35 requieren precauciones especiales en cimentaciones superficiales. Combinamos los ensayos con evaluación de capacidad de carga para proyectos en la zona industrial de Alto Hospicio.

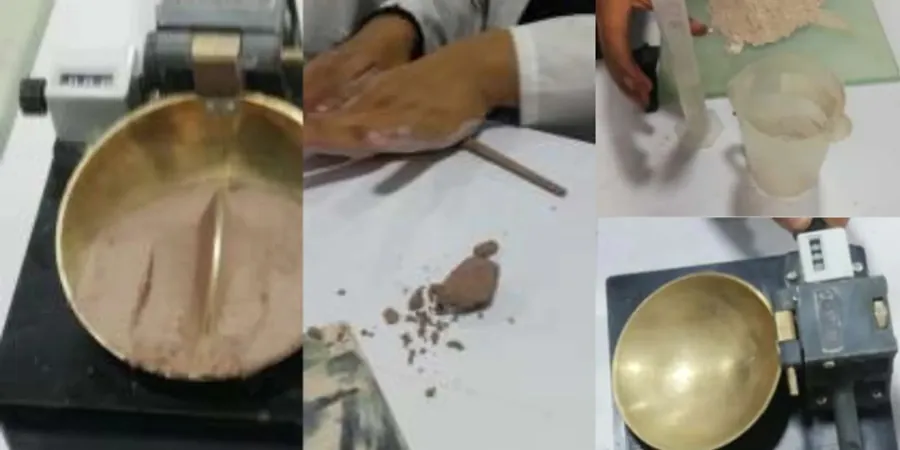

Imagen técnica de referencia — Iquique
Consideraciones locales
Cuando los Límites de Atterberg se omiten o se ejecutan con muestras disturbadas, el riesgo es concreto: cimentaciones que se agrietan por expansión o colapso. En Iquique, donde las terrazas marinas albergan arcillas preconsolidadas, un IP mal calculado lleva a suponer una resistencia mayor a la real. Hemos visto losas de fundación fisuradas a los dos años por no considerar la plasticidad del suelo. Por eso el laboratorio acreditado ISO 17025 verifica cada paso: desde la humedad inicial hasta el secado final en estufa. Un error de 2% en el límite líquido puede cambiar la clasificación de CL a CH, y eso altera todo el diseño geotécnico.
Determinación precisa del LL con el método de la cuchara de Casagrande, registrando al menos 4 puntos para la curva de fluidez. Incluye secado en estufa a 105°C y corrección por materia orgánica si es necesario.
02
Ensayo de Límite Plástico y Retracción Lineal
Medición del LP mediante rodillo manual hasta 3 mm, más el cálculo del índice de retracción lineal. Útil para estimar el potencial de expansión en suelos arcillosos de la costa.
03
Clasificación Integrada SUCS con Atterberg
Combinamos los resultados de Atterberg con granulometría por tamizado y sedimentación para obtener la clasificación completa del suelo según NCh1508. Incluye informe con recomendaciones para cimentación.
Normativa aplicable
NCh 1517: Método de ensayo para Límite Líquido, Límite Plástico e Índice de Plasticidad, NCh1508: Clasificación de suelos con fines geotécnicos (SUCS), NCh433.Of2012: Diseño sísmico de edificios (exige clasificación de suelos)
Preguntas frecuentes
¿Qué son los Límites de Atterberg y por qué son importantes en Iquique?
Son ensayos que determinan los contenidos de humedad en los que un suelo cambia de estado sólido a plástico y de plástico a líquido. En Iquique, donde hay arcillas marinas expansivas y limos eólicos, estos límites definen si un suelo es apto para cimentar sin riesgo de expansión o colapso.
¿Cuánto cuesta un ensayo de Límites de Atterberg en Iquique?
El rango referencial para el ensayo completo (LL, LP, IP) es entre $27.000 y $55.000, dependiendo del número de muestras y si incluye clasificación SUCS. El costo puede variar si se requiere ensayo de retracción o contenido de materia orgánica.
¿Qué diferencia hay entre el límite líquido y el límite plástico?
El límite líquido es la humedad a la que el suelo empieza a fluir como un líquido viscoso, medido con el aparato de Casagrande. El límite plástico es la humedad mínima para moldear un cilindro de 3 mm sin que se agriete. La diferencia entre ambos es el índice de plasticidad, clave para clasificar arcillas y limos.
¿Los Límites de Atterberg se relacionan con la licuefacción en Iquique?
Sí, aunque no directamente. Suelos con alto contenido de finos y baja plasticidad (IP < 10) son más susceptibles a licuefacción bajo cargas sísmicas. En Iquique, donde la zona costera tiene arenas limosas, los Atterberg ayudan a identificar suelos no plásticos que requieren estudios de licuefacción complementarios.
