Las diferencias de suelo entre el sector de Cavancha y la zona industrial de Alto Hospicio son notorias: arenas limosas con grava en la costa frente a suelos finos con alta plasticidad en la terraza altiplánica. Para diseñar un pavimento que funcione en ambos entornos, el estudio CBR para diseño vial entrega el índice de resistencia del suelo bajo condiciones controladas de humedad y densidad. En Iquique, donde la capa freática es somera en sectores bajos, este parámetro define el espesor de la subrasante. Complementamos el análisis con un ensayo Proctor para establecer la humedad óptima de compactación, asegurando que el CBR refleje la condición real de obra.
El CBR define el espesor de la subrasante y la capa base; en suelos expansivos de Iquique, la expansión medida en el ensayo puede duplicar el diseño si no se controla.
Metodología y alcance
El desarrollo de la Ruta A-1 y las conexiones hacia la Zona Franca de Iquique impulsaron la necesidad de estudios viales con estándares internacionales. Ejecutamos el ensayo CBR en muestras remoldeadas y en terreno, aplicando la norma NCh 1852. Medimos expansión tras cuatro días de inmersión y luego penetración a velocidad controlada. Los resultados se expresan como porcentaje respecto a una muestra patrón de piedra triturada. En Iquique, hemos visto valores de CBR entre 8% y 25% en suelos naturales, pero tras compactación pueden superar el 40% si se estabilizan adecuadamente con cal o cemento.

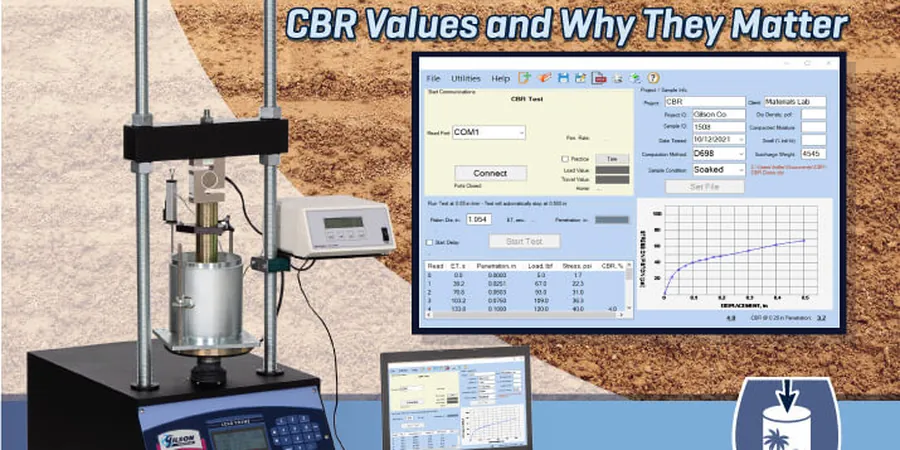

Imagen técnica de referencia — Iquique
Consideraciones locales
Un edificio de 12 pisos en la avenida principal de Iquique comenzó a fisurar la losa de estacionamiento por asentamiento diferencial del pavimento: el CBR de diseño no consideró la saturación estacional del suelo. En zonas de relleno como el sector sur de la ciudad, la expansión tras lluvias puede reducir la capacidad portante hasta un 30%. Incorporar el estudio CBR para diseño vial con muestras saturadas evita estos problemas. Para obras viales nuevas, también realizamos evaluación de pavimentos con deflectómetro de impacto, que correlaciona módulos elásticos con el CBR de laboratorio.
Compactación de muestras según Proctor modificado, inmersión controlada, medición de expansión y penetración. Resultados en porcentaje CBR al 100% y 95% de densidad máxima.
02
Estudio CBR en terreno
Ejecución in situ con equipo de penetración dinámica (DCP) para correlación rápida con CBR. Ideal para control de calidad en capas de subrasante durante la construcción.
03
Informe técnico con diseño de pavimento
Interpretación de resultados CBR junto a granulometría, límites de Atterberg y Proctor. Entregamos espesores recomendados de subrasante, base y carpeta asfáltica según el Manual de Carreteras.
¿Qué diferencia hay entre CBR de laboratorio y CBR in situ?
El CBR de laboratorio se realiza sobre muestras compactadas y saturadas bajo condiciones controladas (NCh 1852), mientras que el CBR in situ se mide directamente en el terreno con penetrómetros dinámicos. En Iquique, el CBR de laboratorio suele ser entre 10% y 20% menor que el de terreno por efecto de la saturación, por lo que ambos son complementarios: el de laboratorio para diseño y el de terreno para control de calidad.
¿Cuánto cuesta un estudio CBR para diseño vial en Iquique?
El precio referencial para un estudio CBR completo en Iquique, incluyendo muestreo, ensayo Proctor, CBR de laboratorio y expansión, oscila entre $90.000 y $133.000 por punto de ensayo. Este valor puede variar según la cantidad de muestras, la necesidad de ensayos complementarios (granulometría, límites de Atterberg) y la accesibilidad del sitio.
¿Qué espesor de pavimento se recomienda con un CBR de 15%?
Con un CBR de 15% en la subrasante, el Manual de Carreteras de Chile recomienda un espesor total de pavimento flexible entre 45 y 55 cm, distribuyendo 20-25 cm de base granular y 25-30 cm de subbase. Para cargas pesadas, se debe verificar la fatiga de la carpeta asfáltica. En Iquique, donde la temperatura ambiente acelera el envejecimiento del asfalto, se suele adicionar una capa asfáltica de 2 cm extra por seguridad.
¿Cómo afecta la expansión del suelo al CBR en Iquique?
En suelos arcillosos del sector oriente de Iquique, la expansión medida durante el ensayo CBR puede alcanzar valores de 2% a 5% tras cuatro días de inmersión. Esta expansión reduce el módulo resiliente de la subrasante y obliga a incrementar el espesor del pavimento entre 10% y 20% para evitar fisuración por hinchamiento diferencial. Es crítico medirla en laboratorio antes del diseño.
